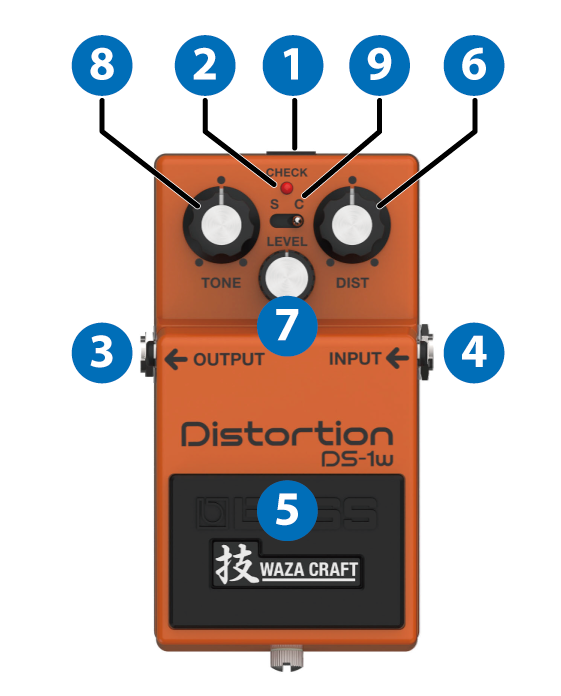

名称 機能

1

 DC IN端子

ACアダプター（別売：PSA-100S）を接続する端子です。ACアダプターを使用すれば、電池切れの心配をせずに長時間の演奏ができます。

  • ACアダプターは、必ず指定のもの（別売：PSA-100S）を、AC100Vの電源で使用してください。
  • 電池が入っている状態でACアダプターを接続すると、電源はACアダプター側から供給されます。
2 CHECK（チェック）インジケーター

エフェクト・オン／オフの表示と、バッテリー・チェックの機能を兼ね備えたインジケーターです。

エフェクト・オン時に点灯して、エフェクト・オン／オフの確認ができます。

  • インジケーターが暗くなったり点灯しなくなったりしたときは、電池が消耗していますので、新しい電池と交換してください。交換方法については、「電池交換のしかた 」をご覧ください。

3

 OUTPUT端子

アンプやエフェクターに接続する端子です。

4

 INPUT端子

エレクトリック・ギター、その他の楽器やエフェクターの出力を接続する入力端子です。

  • INPUT端子は、電源スイッチも兼ねています。接続プラグをINPUT端子に差し込むと電源がオンになり、抜くとオフになります。DS-1Wを使用しないときは、INPUT端子に接続しているプラグを抜いてください。
    Ó「電源を入れる／切る」

5

 ペダル・スイッチ

エフェクトのオン／オフを切り替えるスイッチです。

6

 ［DIST］つまみ

ディストーションの深さを調節し、同時にサスティンの長さも変化します。右に回すほど深いディストーションと長いサスティンが得られます。
7 ［LEVEL］つまみ

エフェクト時の音量を調節します。

  • このつまみを左に回しきると、音が出なくなります。

8

 ［TONE］つまみ

歪みの音質を調節します。右に回すと低音域をカットして高音域をブーストするため、歯切れの良い音質になります。左に回すと高音域をカットして低音域をブーストするため、柔らかい音質になります。

9

 ［MODE］つまみ

音色のバリエーションを切り替えます。

  • S（スタンダード）：オリジナルのDS-1を新設計の回路で再現したサウンドが得られます。
  • C（カスタム）：ダイナミックで厚みのあるサウンドにチューン・アップした、カスタム・サウンドが得られます。

  • 他の機器と接続するときは、誤動作や故障を防ぐため、必ずすべての機器の音量を絞り、すべての機器の電源を切ってください。

  • 抵抗入りの接続ケーブルは使用しないでください。
電源を入れる／切る
  • 正しく接続したら、必ず次の手順で電源を入れてください。手順を間違えると、誤動作をしたり故障したりすることがあります。
  • 電源を入れる／切るときは、音量を絞ってください。音量を絞っても電源を入れる／切るときに音がすることがありますが、故障ではありません。

電源を入れるとき

アンプなどの電源を最後に入れてください。

電源を切るとき

アンプなどの電源を最初に切ってください。
