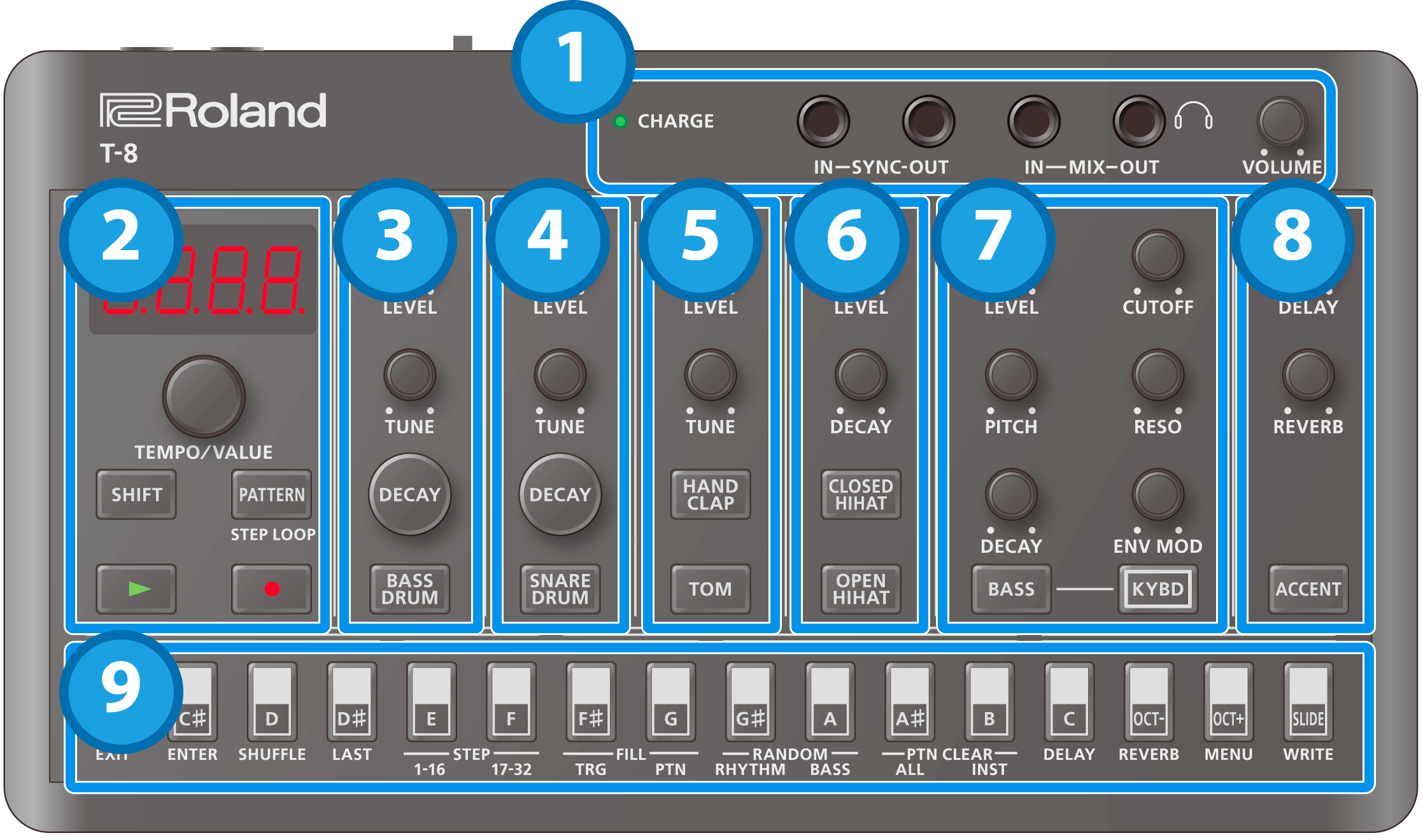

1. Conectores


Controlador Explicação
Indicador CHARGE

Ao carregar pela porta USB:
Laranja (aceso): carregando.
Verde (aceso): o carregamento está completo.
Verde e laranja (piscando): ocorreu um erro de carregamento. Entre em contato com o seu fornecedor ou com um centro de serviços técnicos da Roland.
https://roland.cm/service

Quando não estiver carregando pela porta USB:
Vermelho (aceso): a carga da bateria está baixa. Carregue a bateria.

  • O equipamento desliga em 30 minutos.
Conector SYNC IN Use esse conector para receber sinais de sincronização de um dispositivo externo.
Conector SYNC OUT Use esse conector para enviar sinais de sincronização para um dispositivo externo.
Conector MIX IN

Esse é o conector de entrada de áudio.
O som do dispositivo conectado é enviado pelo conector MIX OUT.

Conector MIX OUT

Esse é o conector de saída de áudio.
Você pode conectar um par de fones de ouvido a este conector.

Botão giratório [VOLUME] Ajusta o volume do áudio recebido pelos conectores MIX OUT.
  • Use cabos com plugues do tipo minifone mono para entrada/saída dos conectores SYNC IN/OUT. Não use cabos com plugues do tipo minifone estéreo, pois eles não funcionam.
  • Não conecte um dispositivo de áudio ao conector SYNC OUT. Isso pode causar mau funcionamento.
  • Se um dispositivo externo estiver conectado ao conector SYNC IN, o equipamento sincronizará com os clocks recebidos pelo conector SYNC IN, seja qual for a configuração MIDI Clock Sync.
  • Use cabos com plugues tipo fone miniatura estéreo para conectar a entrada/saída dos conectores MIX IN/OUT. Não use cabos com plugues do tipo minifone mono, pois eles não funcionam.
2. Comum


Controlador Explicação

Visor

Este é um visor LED de quatro dígitos e sete segmentos.
Botão giratório [TEMPO/VALUE] Altera os valores mostrados no visor.

Botão [SHIFT]

Use em combinação com outros controladores.

Botão [PATTERN]

Muda o equipamento para o modo de seleção de padrão.

Botão [ø] (PLAY)

Reproduz o padrão.
Pressione o botão de novo para interromper a reprodução.

Botão [ó] (REC)

Muda o equipamento para o modo de espera de gravação.
A gravação começa ao tocar o padrão. Quando você pressiona um botão de instrumento, as notas são gravadas no sequenciador de etapas.
Pressione o botão [KYBD] para inserir uma nota de baixo, acentuação ou slide.


3. BASS DRUM


Controlador Explicação
Botão giratório [LEVEL] Ajusta o volume do bumbo.
Botão giratório [TUNE]

Ajusta a afinação.
Pressione o botão [DECAY] para alterar a duração em que o bumbo ressoa (a duração do decaimento).

Botão [DECAY] Edita a função controlada pelo botão giratório [TUNE].
Botão [BASS DRUM] (botão de instrumento) Seleciona o bumbo.


4. SNARE DRUM


Controlador Explicação
Botão giratório [LEVEL] Ajusta o volume da caixa.
Botão giratório [TUNE]

Ajusta a afinação.
Pressione o botão [DECAY] para alterar a duração em que a caixa ressoa (a duração do decaimento).

Botão [DECAY] Edita a função controlada pelo botão giratório [TUNE].
Botão [SNARE DRUM] (botão de instrumento) Seleciona a caixa.


5. TOM/HAND CLAP


Controlador Explicação
Botão giratório [LEVEL] Ajusta o volume tanto dos tons quanto das palmas.
Botão giratório [TUNE] Ajusta a afinação do instrumento selecionado.
Botão [HAND CLAP] (botão de instrumento)

Seleciona as palmas.
Enquanto estiver selecionado, você pode ajustar a afinação com o botão giratório [TUNE].

Botão [TOM] (botão de instrumento)

Seleciona o instrumento do tom.
Enquanto estiver selecionado, você pode ajustar a afinação com o botão giratório [TUNE].


6. HIHAT


Controlador Explicação
Botão giratório [LEVEL]

Ajusta o volume dos sons abertos e fechados.

Botão giratório [DECAY] Ajusta a duração do decaimento do som do chimbal.
Botão [CLOSED HIHAT] (botão de instrumento) Seleciona o chimbal fechado.
Botão [OPEN HIHAT] (botão de instrumento) Seleciona o chimbal aberto.


7. BASS


Controlador Explicação
Botão giratório [LEVEL] Ajusta o volume do baixo.
Botão giratório [PITCH] Ajusta a afinação.
Botão giratório [DECAY] Ajusta a duração do decaimento.
Botão giratório [CUTOFF] Ajusta a frequência de corte, que determina o brilho do som.
Botão giratório [RESO] Ajusta os harmônicos em torno da frequência de corte.
Botão giratório [ENV MOD] Ajusta a intensidade da mudança baseada no tempo da frequência de corte.
Botão [BASS] (botão de instrumento) Seleciona o baixo.

Botão [KYBD]

Enquanto estiver ativado, você pode usar os botões do teclado para tocar o baixo.


8. DELAY/REVERB/ACCENT


Controlador Explicação
Botão giratório [DELAY] Ajusta o volume do delay.
Botão giratório [REVERB] Ajusta o volume do reverb.
Botão [ACCENT]

Ao selecioná-lo enquanto um instrumento rítmico está selecionado, um acento é definido para a parte rítmica.
Ao selecioná-lo enquanto o baixo está selecionado, um acento é definido para a parte do baixo.

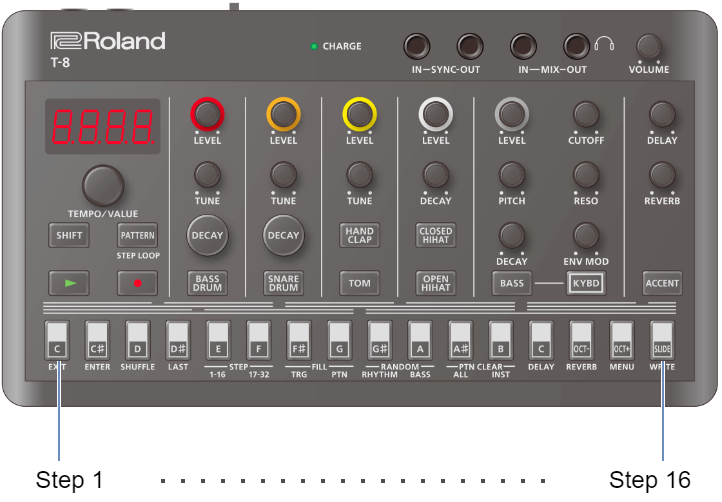

9. Botões de etapa


Controlador Explicação
Botões de etapa

Usados para trocar de padrão e banco e inserir ritmo e baixo.
