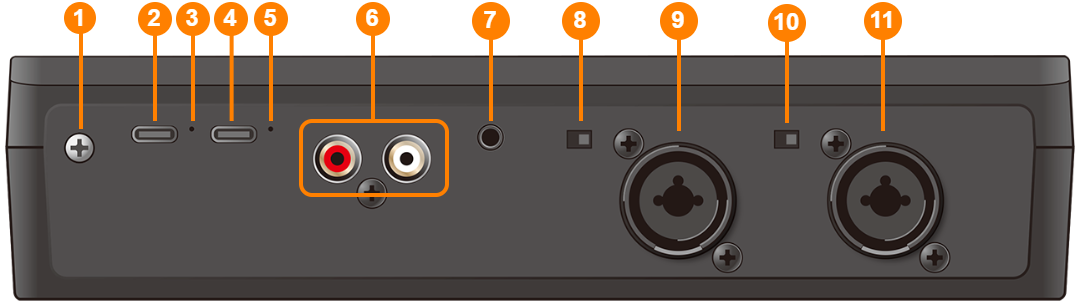

Terminal de aterramento
Conecte-o a um aterramento externo, se for necessário
Porta DC IN 5V (USB tipo C)
Use o cabo USB tipo C para USB tipo A incluído para conectar um adaptador AC USB (disponível comercialmente).
- Recomendamos usar um adaptador AC USB com saída de pelo menos 5 V/1,0 A.
Indicador POWER
Acende quando o equipamento recebe alimentação pela porta DC IN 5V ou DEVICE.
Porta DEVICE (USB tipo C)
Use o cabo USB tipo C para Lightning incluído para se conectar ao iPad.
- Para se conectar a um computador ou iPad pela porta USB tipo C, você precisa usar o cabo adequado.
Indicador DEVICE
Mostra o status do dispositivo conectado à porta DEVICE.
Indicador Status Pisca lentamente Conectado Pisca rapidamente Erro detectado
- O dispositivo USB não está conectado corretamente.
- Um dispositivo USB não compatível, como um adaptador AC USB, está conectado.
Apagado Não conectado Conectores MONITOR OUT L/R (tipo fone RCA)
Eles enviam o resultado da mixagem de áudio. Conecte essas saídas ou aos alto-falantes de retorno.
Conector LINE IN (tipo mini estéreo)
Use esse conector para entrada de áudio. Conecte-o ao player de áudio ou dispositivo semelhante.
Chave [MIC 2 +48V]
Liga/desliga o phantom power do conector MIC 2.
Ele deve ser ligado se você conectar um microfone condensador que precisa de phantom power.
- Desligue o phantom power se ele não for necessário. Isso ocorre porque microfones dinâmicos, players de áudio e outros dispositivos podem ter problemas de funcionamento quando recebem phantom power.
Conector MIC 2 (XLR, TRS)
Use esse conector para entrada de áudio. Conecte um microfone ou um dispositivo de áudio a ele.
O conector tipo XLR pode fornecer phantom power (+48 V).
Phantom power no VRC-01
48 V DC, 8 mA máx. (ao conectar um adaptador AC USB de pelo menos 5 W/1,0 A)
48 V DC, 4 mA máx. (ao usar alimentação pelo USB, somente o MIC 1 pode ser usado)
Chave [MIC 1 +48V]
Liga/desliga o phantom power do conector MIC 1.
Ele deve ser ligado se você conectar um microfone condensador que precisa de phantom power.
- Desligue o phantom power se ele não for necessário. Isso ocorre porque microfones dinâmicos, players de áudio e outros dispositivos podem ter problemas de funcionamento quando recebem phantom power.
Conector MIC 1 (XLR, TRS)
Use esse conector para entrada de áudio. Conecte um microfone ou um dispositivo de áudio a ele.
O conector tipo XLR pode fornecer phantom power (+48 V).
Phantom power no VRC-01
48 V DC, 8 mA máx. (ao conectar um adaptador AC USB de pelo menos 5 W/1,0 A)
48 V DC, 4 mA máx. (ao usar alimentação pelo USB, somente o MIC 1 pode ser usado)
