Aquí le explicamos cómo especificar el tipo de amplificador que ha conectado a los conectores OUTPUT (A/MONO, B). Así podrá calibrar el sonido y obtener el ideal para ese amplificador.
- Desconecte la alimentación (desenchufe el cable del conector INPUT).

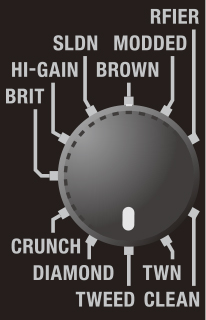

- Ajuste el mando de tipo a “TWEED”.

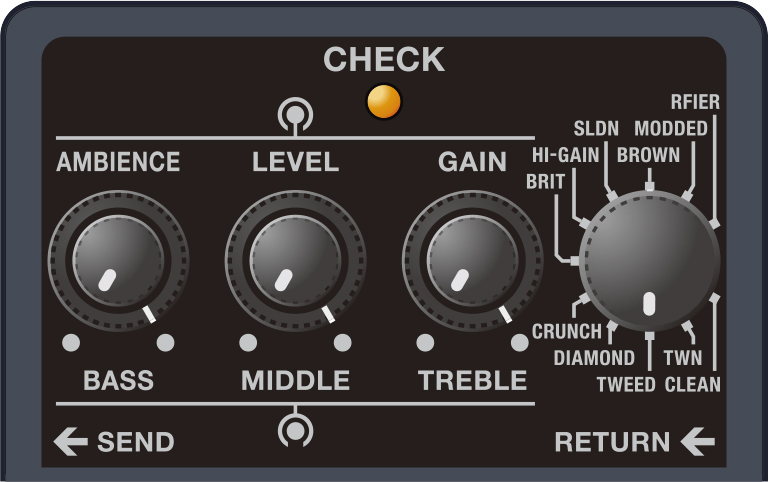

Gire los mandos [AMBIENCE], [LEVEL] y [GAIN] del todo en el sentido contrario a las agujas del reloj y después gire los mandos [BASS], [MIDDLE] y [TREBLE] también del todo, pero en el sentido de las agujas del reloj.
Mientras mantiene pisado el conmutador de pedal, inserte una clavija en el conector INPUT para encender el dispositivo.
Una vez que el indicador CHECK se pone verde, alterna entre parpadear en naranja tres veces y permanecer encendido.
Utilice el mando de tipo y el mando [AMBIENCE] para seleccionar el tipo de amplificador que está conectado.
Mando de tipo

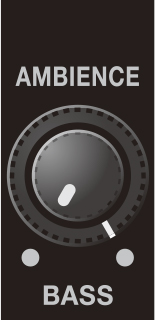

Mando [AMBIENCE] Explicación

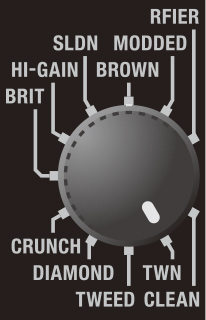

CLEAN
Gírelo del todo en sentido contrario a las agujas del reloj
LINE:
Utilice este ajuste para realizar la conexión a una interfaz de audio de PC, amplificador de teclado, mezclador o grabadora digital.
- Este es el valor predeterminado de fábrica.

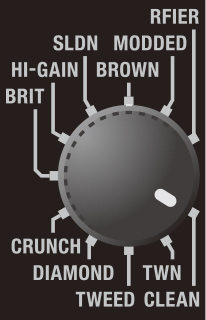

TWN
Gírelo del todo en sentido contrario a las agujas del reloj
JC-120 RETURN:
Utilice este ajuste para realizar la conexión al conector RETURN del amplificador de guitarra Roland JC-120.
TWEED
Gírelo del todo en sentido contrario a las agujas del reloj
JC-120 INPUT:
Utilice este ajuste para realizar la conexión a la entrada de guitara de un amplificador de guitarra JC-120.

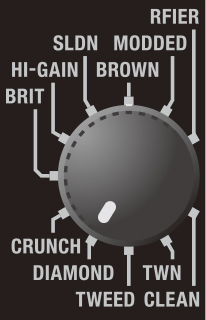

DIAMOND
Gírelo del todo en sentido contrario a las agujas del reloj
KATANA-100 RETURN:
Utilice este ajuste para realizar la conexión al conector RETURN del amplificador de guitarra BOSS KATANA-100.CRUNCH
Gírelo del todo en sentido contrario a las agujas del reloj
KATANA-100 INPUT:

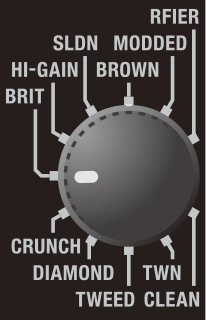

Utilice este ajuste para realizar la conexión al conector INPUT del amplificador de guitarra BOSS KATANA-100.BRIT
Gírelo del todo en sentido contrario a las agujas del reloj
NEXTONE Artist RETURN:
Utilice esta configuración cuando realice la conexión al conector RETURN de un amplificador de guitarra BOSS NEXTONE Artist.El sonido se calibra según las características cuando el conmutador POWER AMP SELECT está ajustado en EL34.

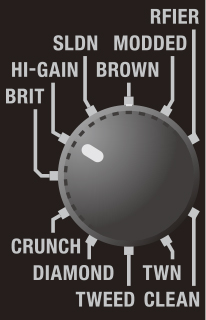

HI-GAIN
Gírelo del todo en sentido contrario a las agujas del reloj
NEXTONE Artist INPUT:
Utilice esta configuración cuando realice la conexión al conector RETURN de un amplificador de guitarra BOSS NEXTONE Artist.
El sonido se calibra según las características cuando el conmutador POWER AMP SELECT está ajustado en EL34.CLEAN
Por completo en el sentido de las agujas del reloj
TUBE COMBO 112 RETURN: Utilice este ajuste para realizar la conexión al conector RETURN de un amplificador combinado de tubos de vacío (en el que el amplificador y los altavoces están en una sola unidad) equipado con un altavoz de 12 pulgadas.
TWN
Por completo en el sentido de las agujas del reloj
TUBE COMBO 112 INPUT:
Utilice este ajuste para realizar la conexión al conector INPUT de un amplificador combinado de tubos de vacío (en el que el amplificador y los altavoces están en una sola unidad) equipado con un altavoz de 12 pulgadas.
TWEED
Por completo en el sentido de las agujas del reloj
TUBE COMBO 212 RETURN:
Utilice este ajuste para realizar la conexión al conector RETURN de un amplificador combinado de tubos de vacío (en el que el amplificador y los altavoces están en una sola unidad) equipado con dos altavoces de 12 pulgadas.
DIAMOND
Por completo en el sentido de las agujas del reloj
TUBE COMBO 212 INPUT:
Utilice este ajuste para realizar la conexión al conector INPUT de un amplificador combinado de tubos de vacío (en el que el amplificador y los altavoces están en una sola unidad) equipado con dos altavoces de 12 pulgadas.
CRUNCH
Por completo en el sentido de las agujas del reloj
TUBE STACK 412 RETURN:
Utilice este ajuste cuando realice la conexión a la toma RETURN de un amplificador de guitarra de tubos de vacío tipo stack (en el que el amplificador y el altavoz están separados).
Se presupone que la caja del altavoz conectada está equipada con cuatro altavoces de 12 pulgadas.BRIT
Por completo en el sentido de las agujas del reloj
TUBE STACK 412 INPUT: Utilice este ajuste cuando realice la conexión a la toma INPUT de un amplificador de guitarra de tubos de vacío tipo stack (en el que el amplificador y el altavoz están separados).
Se presupone que la caja del altavoz conectada está equipada con cuatro altavoces de 12 pulgadas.- No se puede utilizar ajustes diferentes para los conectores OUTPUT A (MONO) y OUTPUT B.
- Cuando se conecta unos auriculares al conector PHONES, se utiliza el ajuste LINE, independientemente de los ajustes del mando de tipo y del mando [AMBIENCE].
- Cuando se conecte a un sistema de PA en el escenario, utilice altavoces monitores o monitores de oído para comprobar el sonido.
Pise el conmutador de pedal.
El indicador CHECK parpadea rápidamente en rojo y se guardan los ajustes.
Podrá tocar la unidad con normalidad después de dos o tres segundos.
