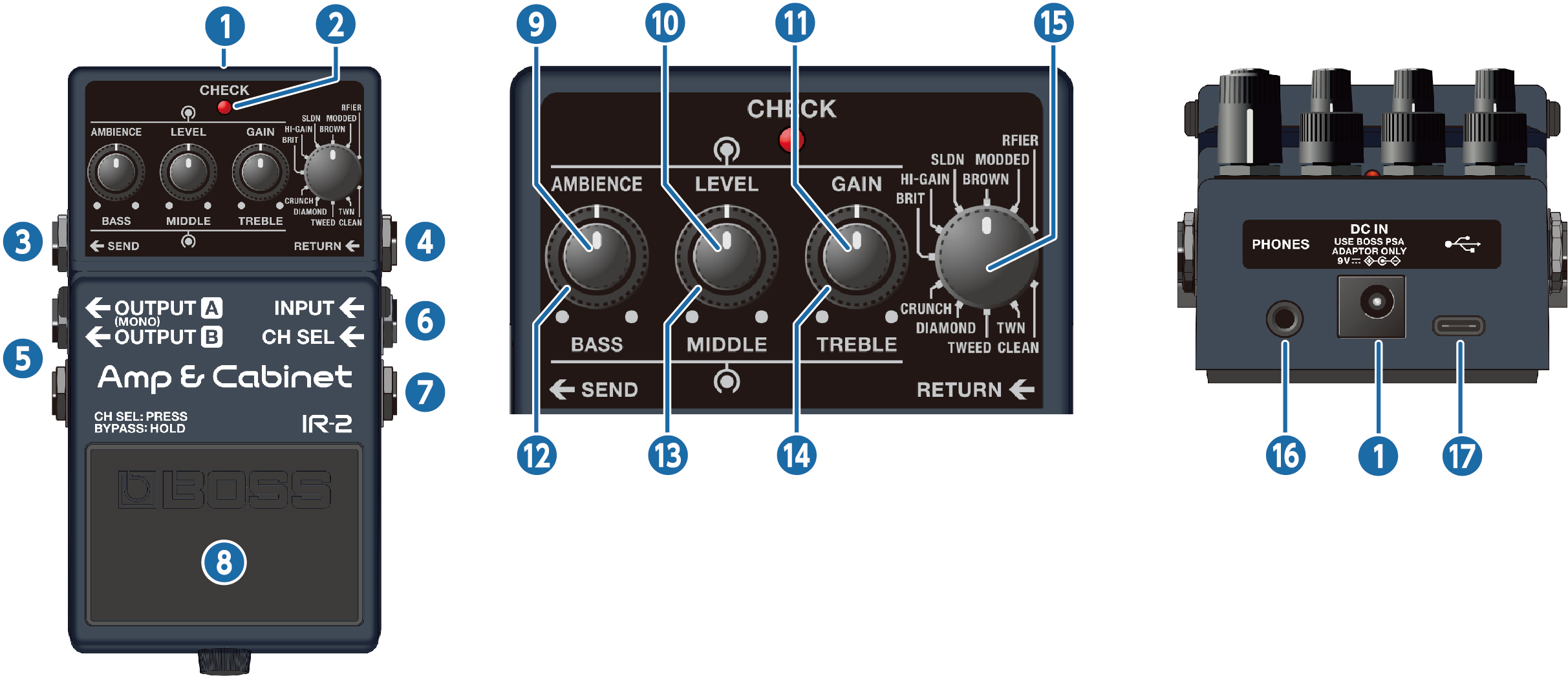

Nombre

Función

1

Conector DC IN

Admite la conexión de un adaptador de AC (serie PSA, a la venta por separado).

  • Utilice únicamente el adaptador de AC especificado (serie PSA, a la venta por separado) y conéctelo a una toma de AC con la tensión correcta.
  • Si el adaptador de AC se conecta estando la unidad encendida, la alimentación procederá del adaptador de AC.

2

Indicador CHECK

Este indicador muestra si el efecto está encendido o apagado, así como el canal y el estado de la pila (verificación de la pila).

Cuando el efecto está encendido, el indicador cambia de verde (iluminado) a rojo (iluminado) cada vez que se pisa el conmutador de pedal. (La luz del indicador desaparece cuando el efecto está apagado).

  • La intensidad luminosa del indicador CHECK (led) se atenuará a medida que la carga de la pila se vaya agotando. Sustituya la pila cuando el indicador led esté tenue o no se ilumine. Para obtener más información sobre cómo sustituirla, consulte “Cambio de la pila”.

3

4

Conector SEND

Conector RETURN

Conecte aquí una unidad de efectos externa. La unidad envía señales del conector SEND a una unidad de efectos externa y recibe señales de esta a través del conector RETURN.

5

Conectores OUTPUT A (MONO), OUTPUT B

Conéctelos al mezclador, al amplificador de guitarra o a otro equipo de audio. Si está usando la unidad en mono, utilice solo el conector A (MONO).

  • Para optimizar el rendimiento del IR-2, asegúrese de que ha ajustado el tipo de amplificador de acuerdo con el amplificador que ha conectado. Para obtener más información, consulte “Elección del amplificador que se va a conectar”.
6 Conector INPUT

Conecte aquí la guitarra o la unidad de efectos. Utilice un cable tipo telefónico (TS) de 1/4” Ð tipo telefónico (TS) de 1/4” para este conector.

  • Esta unidad no dispone de IR para amplificadores/cajas de bajo, por lo que en realidad el sonido no cambia cuando se conecta un bajo.

Encendido y apagado de la unidad

El conector INPUT también funciona como interruptor de encendido. La alimentación de la unidad se enciende cuando se conecta un cable al conector INPUT; la alimentación se apaga cuando se desconecta dicho cable.

  • Cuando no esté utilizando la unidad, desconecte el enchufe del conector INPUT para evitar que se agote la pila.
7 Conector CH SEL

Conecte un conmutador de pedal (FS-5U, FS-6 o FS-7, a la venta por separado) para ir cambiando de un canal a otro.

Cuando se conecta un conmutador de pedal, el conmutador de pedal solo activa la función bypass.

  • Si conecta un FS-6 o un FS-7, solo los puede utilizar para acciones momentáneas.

8

 Conmutador de pedal

Cambia de un canal a otro. Mantenga presionado el conmutador para activar el bypass y así apagar el efecto.
9
Mando [AMBIENCE]

Ajusta cuánto ambiente se aplica.
10 Mando [LEVEL]

Ajusta el nivel de salida del amplificador.
11
Mando [GAIN] Ajusta la ganancia del amplificador (cantidad de distorsión).
12 Mando [BASS]

Ajusta el carácter tonal del rango de baja frecuencia del amplificador.
13 Mando [MIDDLE]

Ajusta el carácter tonal de las frecuencias medias del amplificador.
14 Mando [TREBLE]

Ajusta el carácter tonal del rango de alta frecuencia del amplificador.
15 Mando de tipo

Cambia de una combinación de amplificador y caja de altavoz a otra.

Para obtener más información, consulte “Lista de amplificadores/cajas”.
16 Conector PHONES

Conecte aquí los auriculares.
17 Puerto USB

Puede conectar este puerto a un ordenador u otro dispositivo similar y usarlo como interfaz de audio USB o conectar la aplicación IR Loader específica para cargar los archivos IR que desee.

  • Use un cable USB disponible en el mercado que sea compatible con USB 2.0.
  • No use un cable USB que esté diseñado solo para cargar dispositivos. Los cables que son solo para carga no pueden transmitir datos.

Descargue IR Loader del sitio web de BOSS.

https://www.boss.info/global/products/ir-2/downloads/


  • No utilice cables de conexión con resistencias integradas.
  • Para evitar que el equipo deje de funcionar correctamente o que sufra algún daño, baje siempre el volumen y apague todas las unidades antes de realizar cualquier conexión.


Utilización del puerto USB o del conector PHONES

Las pilas tienden a agotarse antes cuando se utiliza el puerto USB o el conector PHONES, así que recomendamos utilizar un adaptador de AC.


Encendido y apagado de la unidad

Una vez que esté todo bien conectado, asegúrese de seguir el procedimiento que se indica a continuación para encender los equipos. Si los enciende en un orden distinto, corre el riesgo de que se produzcan deficiencias de funcionamiento o algún fallo en el equipo.

  • Antes de encender o apagar la unidad, asegúrese siempre de bajar el volumen. Incluso con el volumen bajado, podría oírse algún sonido al encender o apagar la unidad. No obstante, esto es normal y no indica ningún fallo de funcionamiento.


Al encender la fuente de alimentación

Encienda el amplificador u otro equipo similar en último lugar.

Al apagar la fuente de alimentación

Apague el amplificador u otro equipo similar en primer lugar.
