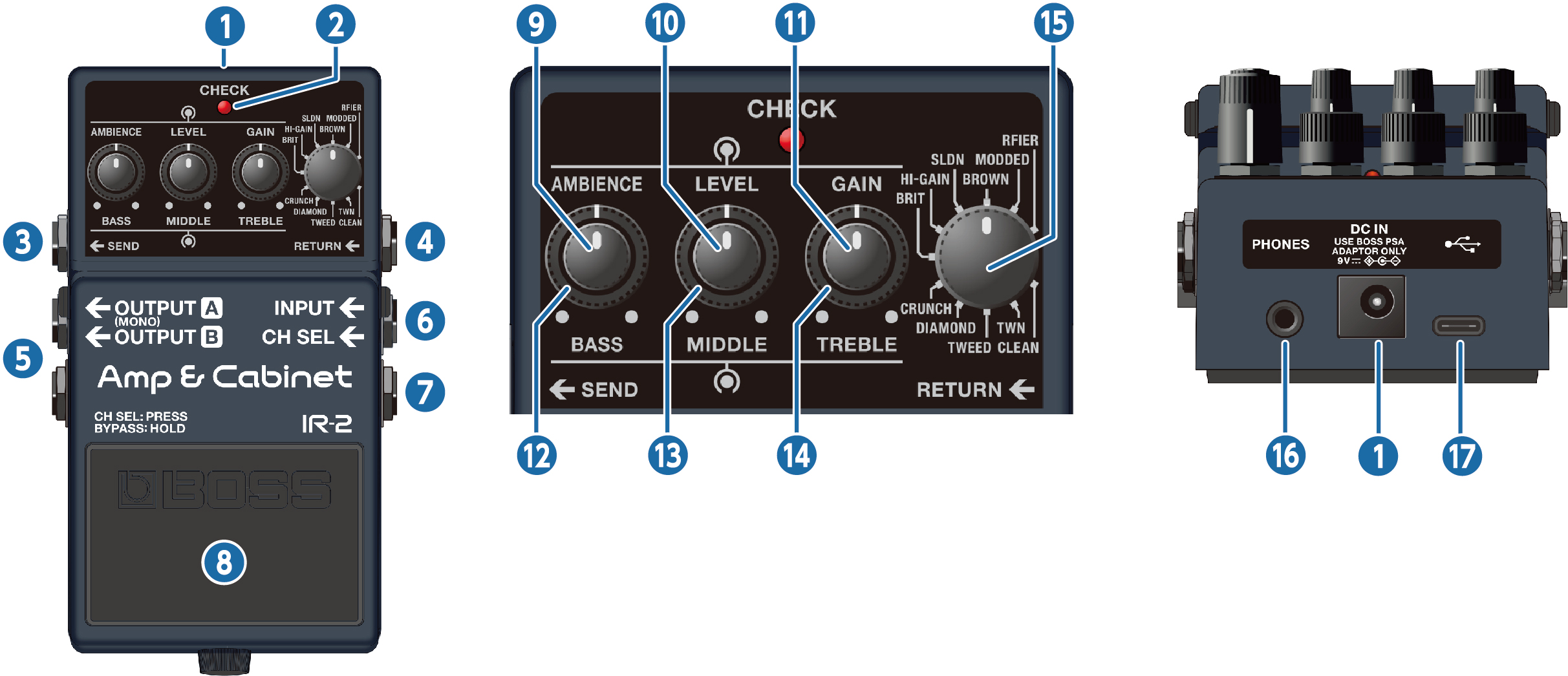

Nome

Funzione

1

Presa DC IN

Accetta il collegamento di un trasformatore di CA (serie PSA; venduto separatamente).

  • Usate solo il trasformatore di CA specificato (serie PSA; venduto separatamente), e collegatelo ad una presa di corrente con la tensione corretta.
  • Se l’alimentatore viene connesso mentre l’unità è accesa, per l’alimentazione viene utilizzato il trasformatore stesso.

2

Indicatore CHECK

Questo indicatore mostra se l’effetto è ON/OFF (attivo/disattivato), mostra il canale e serve anche da indicatore dello stato dalla batteria.

Quando l’effetto è ON, l’indicatore si alterna tra verde (acceso) e rosso (acceso) ogni volta che premete l’interruttore a pedale. (L’indicatore è spento quando l’effetto è disattivato - OFF).

  • La luminosità dell’indicatore CHECK (LED) si riduce quando la carica della batteria si abbassa. Sostituite la batteria quando il LED è poco luminoso o spento. Per i dettagli sulla sostituzione, fate riferimento a “Cambiare la batteria”.

3

4

Presa SEND

Presa RETURN

Collegate qui un’unità effetti esterna. Questa unità invia segnali dalla presa SEND a un effetto esterno, e riceve segnali da un’unità effetti esterna tramite la presa RETURN.

5

Prese OUTPUT A (MONO), OUTPUT B

Collegatele al vostro mixer, ampli per chitarra, o altro dispositivo audio. Se usate questa unità in mono, collegate solo la presa A (MONO).

  • Per ottenere le migliori prestazioni dall’IR-2, controllate che l’impostazione del tipo di amplificatore corrisponda all’ampli che avete collegato. Per i dettagli, fate riferimento a “Specificare l’amplificatore collegato”.
6 Presa INPUT

Collegate qui la vostra chitarra o unità effetti. Usate un cavo di tipo phone da 1/4” (TS) Ð di tipo phone da 1/4” (TS) per il collegamento a questa presa.

  • Questa unità non offre IR per ampli/cabinet per basso, perciò il suono non cambia quando collegate un basso.

Accensione e spegnimento

La presa INPUT funziona anche da interruttore di alimentazione. L’unità si accende quando inserite una spina nella presa INPUT; lo spegnimento avviene quando scollegate il cavo.

  • Quando non utilizzate questa unità, scollegate la spina dalla presa INPUT per evitare che la batteria si consumi.
7 Presa CH SEL

Collegate un interruttore a pedale (FS-5U, FS-6, FS-7; venduto separatamente) per alternare tra i canali.

Quando è collegato un interruttore a pedale, l’interruttore a pedale dell’unità attiva solamente la funzione bypass.

  • Quando collegate un FS-6 o FS-7, potete usarlo solo nella modalità di funzionamento momentanea.

8

 Interruttore a pedale

Alterna tra i canali. Tenete premuto l’interruttore per attivare il bypass, disattivando l’effetto.
9
Manopola [AMBIENCE]

Regola l’intensità dell’effetto di ambienza applicato.
10 Manopola [LEVEL]

Regola il livello di uscita dell’ampli.
11
Manopola [GAIN] Regola il guadagno dell’ampli (quantità di distorsione).
12 Manopola [BASS]

Regola il carattere timbrico della gamma delle frequenze basse dell’ampli.
13 Manopola [MIDDLE]

Regola il carattere timbrico delle frequenze medie dell’ampli.
14 Manopola [TREBLE]

Regola il carattere timbrico della gamma delle frequenze acute dell’ampli.
15 Manopola Type

Seleziona le combinazioni tra ampli e cabinet di altoparlanti.

Per i dettagli, fate riferimento a “Lista degli ampli/cabinet”.
16 Presa PHONES

Collegate qui le vostre cuffie.
17 Porta USB

Potete collegare questa porta a un computer o a un dispositivo simile e usarla come un’interfaccia audio USB, o collegare l’app dedicata IR Loader per caricare i file IR che desiderate.

  • Usante un cavo USB disponibile in commercio che supporti l’USB 2.0.
  • Non usate un cavo USB progettato solo per la ricarica dei dispositivi. I cavi destinati alla sola ricarica non possono trasmettere dati.

Scaricate IR Loader dal sito web BOSS.

https://www.boss.info/global/products/ir-2/downloads/


  • Non usate cavi che contengono delle resistenze.
  • Per evitare malfunzionamenti e/o danni ai diffusori o ad altri dispositivi, abbassate sempre il volume, e spegnete tutti i dispositivi prima di eseguire qualsiasi collegamento.


Usare la porta USB o la presa PHONES

Le batterie tendono a consumarsi più velocemente quando vengono usate la porta USB o la presa PHONES, perciò consigliamo di usare un trasformatore.


Accensione e spegnimento

Completati i collegamenti, accendete i vari dispositivi nell’ordine specificato sotto. Accendendo i dispositivi nell’ordine sbagliato, rischiate di causare malfunzionamenti e/o danni ai dispositivi.

  • Controllate sempre che il livello di volume sia abbassato prima di accendere/spegnere l’unità. Anche con il volume al minimo, potreste avvertire un rumore all’accensione/spegnimento. Ma questo è normale, e non indica un malfunzionamento.


Accensione

Accendete il vostro amplificatore o dispositivo simile per ultimo.

Spegnimento

Spegnete il vostro amplificatore o dispositivo simile per primo.
