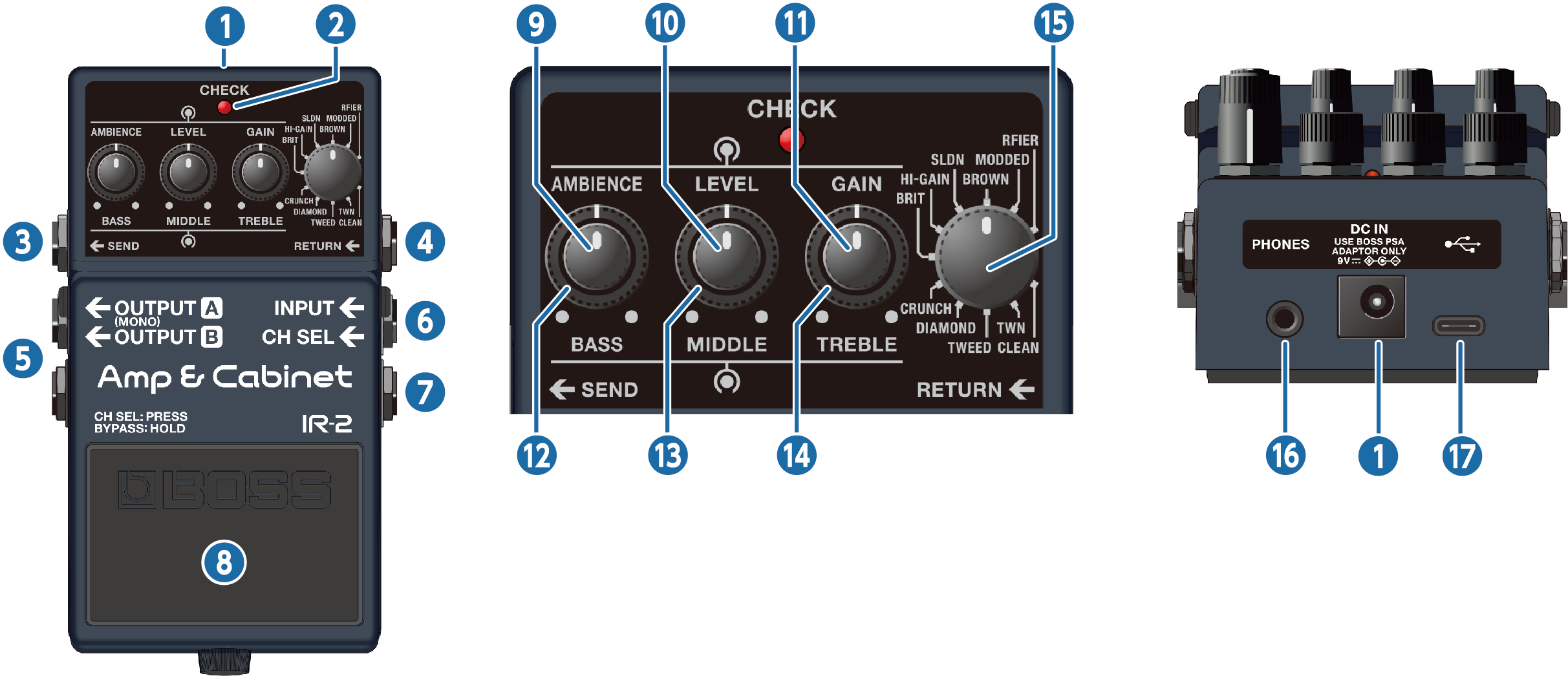

各部の名称とはたらき

名称		機能
1	DC IN端子	ACアダプター（別売：PSA-100）を接続する端子です。 ACアダプターは、必ず指定のもの（別売：PSA-100）を、AC100Vの電源で使用してください。電池が入っている状態でACアダプターを接続すると、電源はACアダプター側から供給されます。
2	CHECK（チェック）インジケーター	エフェクト・オン／オフの表示、チャンネルの表示、バッテリー・チェックの機能を兼ね備えたインジケーターです。エフェクト・オン時、ペダル・スイッチを押すたびに、緑点灯／赤点灯が交互に切り替わります（エフェクト・オフ時は消灯します）。インジケーターが暗くなったり点灯しなくなったりしたときは、電池が消耗していますので、新しい電池と交換してください。交換方法については、「電池の交換のしかた」をご覧ください。
3 4	SEND端子 RETURN端子	外部エフェクターを接続します。SEND端子から外部エフェクターに信号を送り、RETURN端子で外部エフェクターからの信号を受け取ります。 RETURN端子を使うときは、入力する信号（モノ／ステレオ）に合わせて設定を変更する必要があります。詳しくは「RETURNに入力する信号を選ぶ」をご覧ください。
5	OUTPUT A（MONO）、 OUTPUT B端子	ミキサーやギター・アンプなどに接続します。モノで使用するときは、 A （MONO）端子のみに接続します。 IR-2の性能を最大限に発揮させるために、必ず接続するアンプの種類の設定をしてください。詳しくは「接続するアンプを設定する」をご覧ください。
6	INPUT端子	ギターやエフェクターを接続します。接続には、標準プラグ（TS）Ð 標準プラグ（TS）の接続ケーブルを使います。本機はベース用のアンプ／キャビネットIRを搭載していないため、ベースを接続しても効果的な音色変化を得られません。電源のオン／オフについて INPUT端子は、電源スイッチを兼ねています。INPUT端子に接続プラグを差し込むと電源がオンになり、抜くとオフになります。電池の消耗を防ぐために、本機を使わないときはINPUT端子に接続しているプラグを抜いてください。
7	CH SEL端子	フットスイッチ（別売：FS-5U、FS-6、FS-7）を接続して、チャンネル切り替えをコントロールすることができます。フットスイッチを接続したときは、ペダル・スイッチはBYPASS（バイパス）機能のみになります。 FS-6、FS-7 を接続したときは、モーメンタリー動作でのみ使用することができます。
8	ペダル・スイッチ	チャンネルを切り替えます。長押しするとBYPASS機能に切り替わり、エフェクト・オフになります。詳しくは「チャンネルの切り替え」をご覧ください。
9	［AMBIENCE］つまみ	アンビエンスのかかり具合を調節します。
10	［LEVEL］つまみ	アンプの出力レベルを調節します。
11	［GAIN］つまみ	アンプのゲイン（歪みの量）を調節します。
12	［BASS］つまみ	アンプの低音域の音質を調節します。
13	［MIDDLE］つまみ	アンプの中音域の音質を調節します。
14	［TREBLE］つまみ	アンプの高音域の音質を調節します。
15	タイプつまみ	アンプとスピーカー・キャビネットの組み合わせを切り替えます。詳しくは「アンプ／キャビネット一覧」をご覧ください。
16	PHONES 端子	ヘッドホンを接続します。
17	USB端子	パソコンなどを接続してUSBオーディオ・インターフェースとして使用したり、専用のIR Loaderアプリを接続してお好みのIRファイルをロードしたりすることができます。 USB2.0に対応した市販のUSBケーブルを使って接続してください。充電専用のUSBケーブルは使用しないでください。データ通信ができません。 IR Loaderは、ボスのホームページからダウンロードしてください。 https://www.boss.info/jp/products/ir-2/downloads/

抵抗入りの接続ケーブルは使用しないでください。

他の機器と接続するときは、誤動作や故障を防ぐため、必ずすべての機器の音量を絞り、すべての機器の電源を切ってください。

USB端子やPHONES端子を使用する場合

USB端子やPHONES端子を使用する場合は、電池の消耗が早いため、ACアダプターの使用をお勧めします。

電源を入れる／切る

正しく接続したら、必ず次の手順で電源を入れてください。手順を間違えると、誤動作をしたり故障したりすることがあります。

電源を入れる／切るときは、音量を絞ってください。音量を絞っても電源を入れる／切るときに音がすることがありますが、故障ではありません。

電源を入れるとき

アンプなどの電源を最後に入れてください。

電源を切るとき

アンプなどの電源を最初に切ってください。
