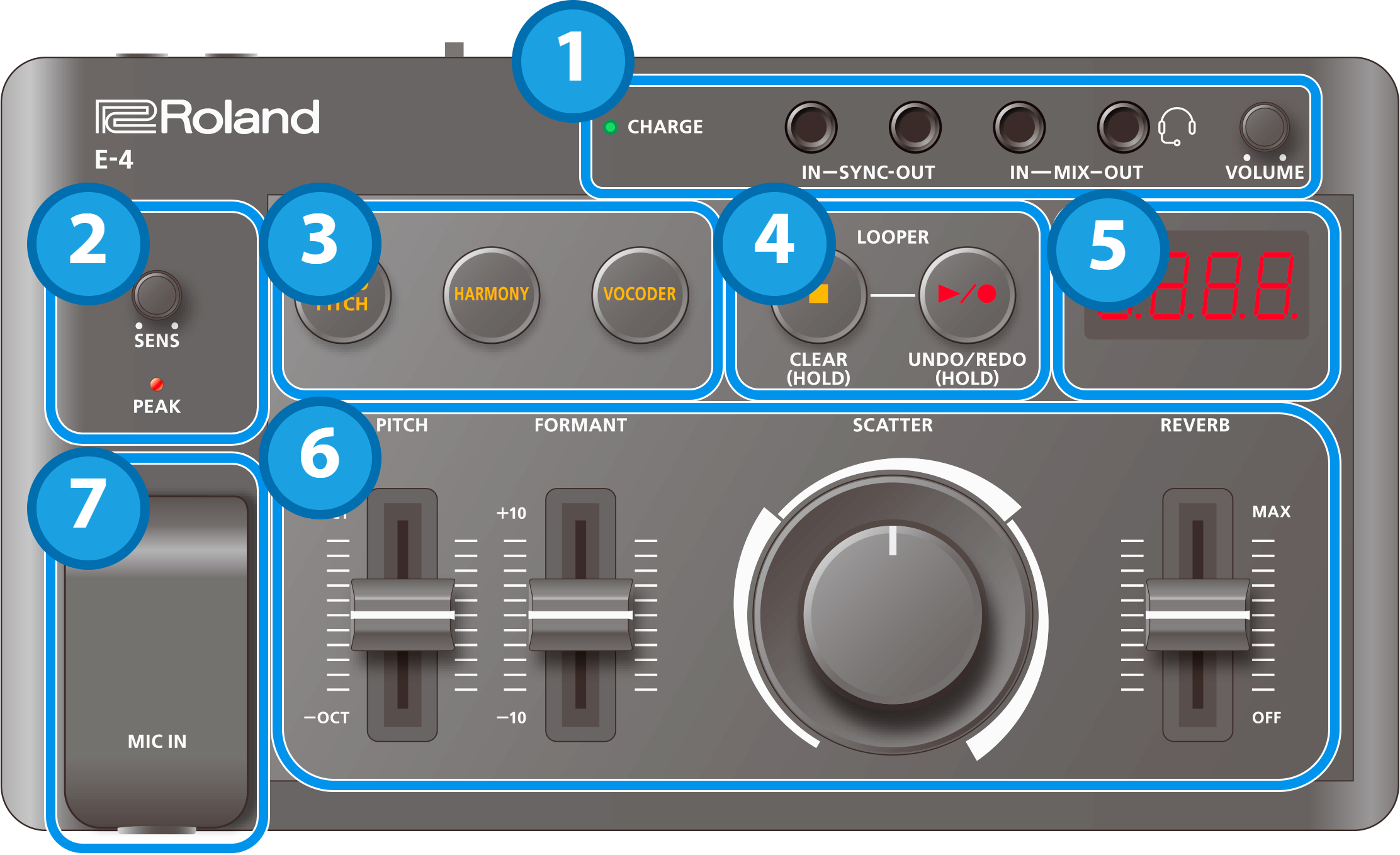

1. 端子


操作子

説明

CHARGEインジケーター

USB端子に給電されている場合
オレンジ(点灯):充電中です。
(点灯):充電が完了しました。
オレンジ(点滅):充電エラーが発生しました。お買い上げ店、またはローランド相談センターにお問い合わせください。
https://roland.cm/roland

USB端子に給電されていない場合
(点灯):バッテリーの残量がわずかです。充電してください。

  • 30分以内に本体の電源が切れます。
SYNC IN端子 外部機器からの同期信号を入力します。
SYNC OUT端子 外部機器へ同期信号を出力します。
MIX IN端子

オーディオ入力端子です。
接続した機器の音が、MIX OUT端子から出力されます。

MIX OUT/HEADSET端子

オーディオ出力端子です。
ヘッドホンやヘッドセットを接続することができます。ヘッドセットを接続するときは、MIC INとしても使用できます。

[VOLUME]つまみ MIX OUT端子の音量を調節します。
  • SYNC IN/OUT端子は「モノラル・ミニ・プラグ」のケーブルで接続してください。「ステレオ・ミニ・プラグ」のケーブルは使用しないでください。正しく動作しません。
  • SYNC OUT端子にはオーディオ機器を接続しないでください。故障の原因になります。
  • SYNC IN端子に外部機器が接続された場合は、MIDI Clock Syncの設定にかかわらず、SYNC IN端子に入力されたクロックに同期します。
  • MIX IN/OUT端子は「ステレオ・ミニ・プラグ」のケーブルで接続してください。「モノラル・ミニ・プラグ」のケーブルは使用しないでください。正しく動作しません。
  • ヘッドセットは3.5mmミニ・プラグ(4極)CTIA方式のものに対応しています。


2. マイク操作


操作子

説明

[SENS]つまみ マイク入力の感度を調節します。
PEAKインジケーター

マイクの入力レベルが大きすぎると点灯します。
時々点灯する程度に、[SENS]つまみで感度を調節します。



3. エフェクト・スイッチ


操作子

説明

[AUTO PITCH]ボタン

声のピッチを補正します。
[HARMONY]ボタン 声にハーモニーを加えます。
[VOCODER]ボタン ボコーダー・ボイスに変えます。




4. LOOPERセクション


操作子

説明

ð](停止)ボタン

録音した音声の再生を止めます。長押しで録音した音声を削除します。

â/ó](再生/録音)ボタン

録音の開始、録音した音声の再生をします。長押しで重ね録りの取り消し、やり直しをします。

  • ð](停止)ボタンを押しながら[â/ó](再生/録音)ボタンを押すと、録音した音声を頭から再生し直します。


5. ディスプレイ


項目

説明

ディスプレイ

テンポを表示します。
SCATTERやMFXの周期に影響します。



6. サウンド・コントロール


操作子

説明

[PITCH]スライダー

声のピッチを調節します。上下1オクターブの範囲で変化させることができます。

[FORMANT]スライダー

声のフォルマントを調節します。ー(マイナス)にするほど男性的な声質に、+(プラス)にするほど女性的な声質に変化します。

[SCATTER]ダイヤル

スキャッターの深さとタイプを調節します。上二桁がTYPE、下二桁がDEPTHです。

[REVERB]スライダー リバーブ(残響)の量を調節します。



7. 端子


端子名

説明

MIC IN端子 ダイナミック・マイクを接続します(アンバランス)。
