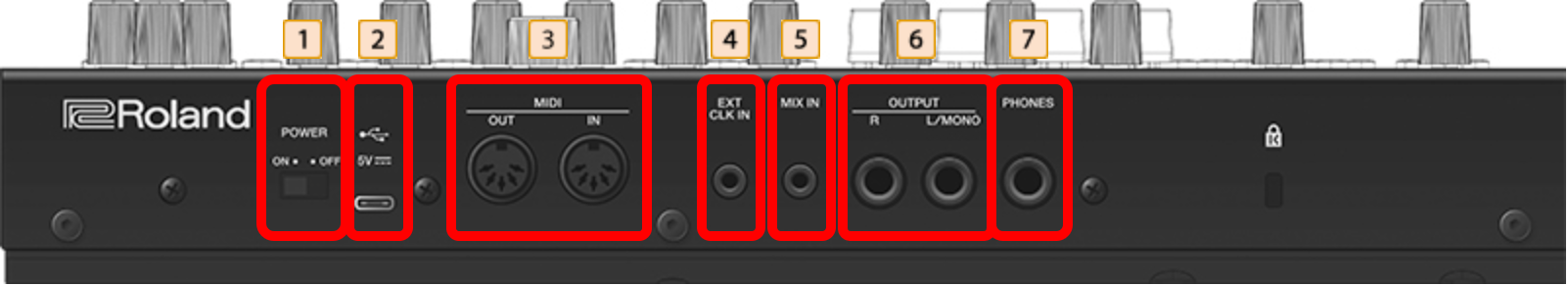

［POWER］スイッチ

電源をオン／オフします。

USB Type-C®端子

同梱のUSB Type-Cケーブルで、5V出力のUSB ACアダプターまたはパソコンのUSB端子から給電します。

同梱のUSB Type-Cケーブルでパソコンと接続すると、USB MIDIとUSBオーディオをやりとりすることができます。

  • 充電専用のUSBケーブルは使用しないでください。データ通信ができません。
  • Macをお使いの場合は、SH-4d Driverのインストールが必要です。
    詳しくはローランドのWebサイトで本機の「Downloads」ページをご覧ください。
    https://roland.cm/sh-4d
MIDI端子

市販のMIDIケーブルでMIDI機器を接続し、コントロールすることができます。

EXT CLK IN端子

外部からのクロック信号を入力します。入力したクロック（パルス）に同期して、シーケンサーのステップを進めることができます。

  • EXT CLK IN端子にプラグが接続されているときは、本機はSync Modeの設定によらずEXT CLK IN端子から入力される同期信号に従って動作します。
    「システムの設定（SYSTEM SETTINGS）」
  • EXT CLK IN端子は「モノラル・ミニ・プラグ」のケーブルで接続してください。「ステレオ・ミニ・プラグ」のケーブルは使用しないでください。正しく動作しません。
MIX IN端子

音声入力端子です。接続した機器の音が、PHONES端子とOUTPUT端子から出力されます。
MIX IN端子からの入力は、USBオーディオには出力されません。

OUTPUT端子

アンプやモニター・スピーカーを接続します。

PHONES端子

ヘッドホンを接続します。
